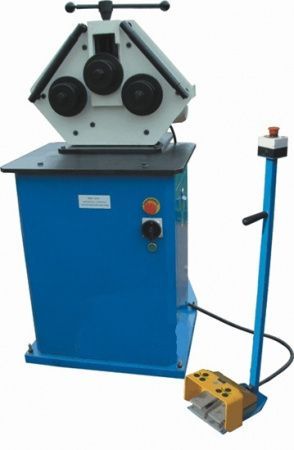

Профилегибочный станок ETB51-40HV
Профилегибочный станок ETB51-40HV - электрический трубогиб для работы с профилем и трубами квадратного или прямоугольного сечения в условиях промышленного производства. Станок оборудован двумя приводными роликами и позволяет проводить гибы с вертикальной или горизонтальной ориентацией механизма. От многих аналогов отличается относительно простым управлением, продолжительным сроком эффективного использования и повышенной надежностью.
| Материал | Размер, мм | Минимальный радиус, мм | |
| Труба квадратная* |
|
40 х 40 х 2,5 | 1000 |
| Труба профильная* |
|
50 х 30 х 2,5 | 1200 |
| Полоса* |
|
50 х 15 | 350 |
| Пруток |
|
Ø 15, 20, 25, 30 | 600 |
| Труба круглая |
|
Ø 35х2, 40х2 Ø 45х2, 50х2 Ø 55х2, 60х2 |
1000 |
| Уголок наруж. |
|
40 х 40 х 2 40 х 40 х 3 40 х 40 х 4 40 х 40 х 5 |
400 |
| Уголок внутр. |
|
40 х 40 х 2 40 х 40 х 3 40 х 40 х 4 40 х 40 х 5 |
400 |
| Тавр наруж. |
|
50 х 50 х 2 50 х 50 х 3 50 х 50 х 4 50 х 50 х 5 |
400 |
| Тавр внутр. |
|
50 х 25 х 2 50 х 25 х 3 50 х 25 х 4 50 х 25 х 5 |
300 |
| С-профиль (швеллер) наруж. |
|
50 х 25 х 2 50 х 25 х 3 50 х 25 х 4 50 х 25 х 5 |
400 |
| С-профиль (швеллер) внутр. |
|
50 х 25 х 2 50 х 25 х 3 50 х 25 х 4 50 х 25 х 5 |
300 |
* - указанные материалы производятся на оправках, входящих в комплект поставки.
Стойка управления с двумя ножными педалями и кнопкой аварийной остановки, снабжена удобной ручкой для переноски. В поставке универсальный комплект оправок для изгибания профильных труб размером 40x40x2,5 мм, 50x30x2,5 мм и полосы 50х15 мм.
Упаковка: фанерный ящик.
Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:
Гибка дуги
Полоса
50 x 15
Квадрат
24 x 24
С-профиль внутр.
50 x 25 x 4
С-профиль наруж.
50 x 25 x 4
Тавр внутр.
50 x 50 x 5
Тавр наруж.
50 x 50 x 5
Труба квадрат
40 х 40 х 2,5
Труба круглая
60 x 2
Труба прямоуг. верт.
50 х 30 х 2,5
Уголок внутр.
40 x 40 x 5
Уголок наруж.
40 x 40 x 5|
Тип привода
|
электромеханический |
|
Напряжение питания, В
|
3x380 |
|
Частота вращения, об/мин
|
9 |
|
Макс. размер полого круглого профиля/мин. радиус гиба
|
30/300 |
|
Макс. размер прутка круглого профиля/мин. радиус гиба
|
60x2/500 |
|
Макс. размер прутка квадр. профиля/мин. радиус гиба
|
40x40x2.5/500 |
|
Макс. размер прутка прямоуг. профиля/мин. радиус гиба
|
50x30x2.5/600 |
|
Макс. размер уголка/мин. радиус гиба
|
40x40x5/200 |
|
Диаметр валов, мм
|
30 |
|
Потребляемая мощность, кВт
|
0.75 |
|
Вес, кг
|
244 |
|
Габаритные размеры, мм
|
1200x750x1210 |
