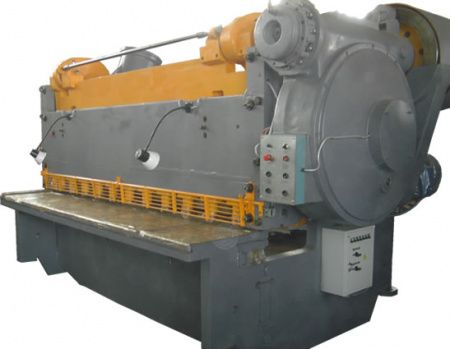

Пневматические гильотинные ножницы НА3222
Функциональные возможности
Ножницы гильотинные кривошипные НА3222 оборудованы наклонным ножом под углом в 2° и сконструированы таким образом, что нужный зазор при резке между ножами устанавливается автоматически. Ножницы призваны выполнять прямолинейную резку листового металла с наибольшей толщиной 16 мм и шириной по максимуму 3150 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 27 кВт), который позволяет ножам делать 32 хода в минуту при холостом ходе и 10 ходов в минуту – в процессе резки. При этом они развивают усилие до 90 тонн.
Вес ножниц равен 20380 кг. Их размеры в плане следующие:
- длина – 4670 мм;
- ширина – 2350 мм;
- высота – 2240 мм.
Предусмотрено два варианта управления:
- ручное;
- педальное.
Возможны три режима работы ножниц:
- одиночный ход;
- автоматический ход;
- наладка.
Стандартная комплектация
В комплект поставки входит:
- сборная станина с неподвижным столом;
- комплект ножей;
- гидравлический прижимной механизм;
- пульт управления с педалью.
За дополнительную оплату ножницы могут быть доукомплектованы следующим оборудованием:
- тележка откатная (модель Т6);
- подающее устройство (модель УП11).
|
Тип привода
|
электромеханический |
|
Напряжение питания, В
|
3x380 |
|
Макс. ширина заготовки, мм
|
3150 |
|
Макс. толщина листа, мм
|
16 |
|
Регулировка заднего упора, мм
|
1000 |
|
Частота ходов ножа, об/мин
|
32/10 |
|
Угол наклона подвижного ножа, град
|
2 |
|
Потребляемая мощность, кВт
|
27 |
|
Вес, кг
|
20380 |
|
Габаритные размеры, мм
|
4670x2350x2240 |
