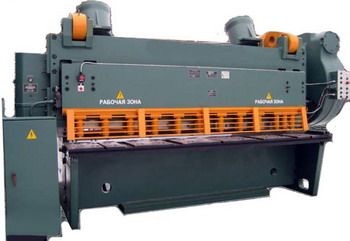

Пневматические гильотинные ножницы НА3225
Функциональные возможности
Ножницы гильотинные кривошипные НА3225 оборудованы наклонным ножом под углом в 2° 50' и сконструированы таким образом, что нужный зазор при резке между ножами устанавливается автоматически. Ножницы призваны выполнять прямолинейную резку листового металла с наибольшей толщиной 32 мм и шириной по максимуму 3150 мм. Работу механизма ножниц обеспечивает электродвигатель (мощность 50 кВт), который позволяет ножам делать 30 ходов в минуту при холостом ходе и 3,5 хода – в процессе резки. При этом они развивают усилие до 225 тонн.
Вес ножниц равен 33950 кг. Их размеры в плане следующие:
- длина – 5185 мм;
- ширина – 2820 мм;
- высота – 2950 мм.
Предусмотрено два варианта управления:
- ручное;
- педальное.
Возможны три режима работы ножниц:
- одиночный ход;
- автоматический ход;
- наладка.
Стандартная комплектация
В комплект поставки входит:
- сборная станина с неподвижным столом;
- комплект ножей;
- гидравлический прижимной механизм;
- пульт управления с педалью.
За дополнительную оплату ножницы могут быть доукомплектованы следующим оборудованием:
- тележка откатная (модель Т6);
- подающее устройство (модель УП11).
|
Тип привода
|
электромеханический |
|
Напряжение питания, В
|
3x380 |
|
Макс. ширина заготовки, мм
|
3150 |
|
Макс. толщина листа, мм
|
32 |
|
Регулировка заднего упора, мм
|
1000 |
|
Частота ходов ножа, об/мин
|
30/3.5 |
|
Угол наклона подвижного ножа, град
|
2°50' |
|
Потребляемая мощность, кВт
|
50 |
|
Вес, кг
|
33950 |
|
Габаритные размеры, мм
|
5185x2820x2950 |
