Кузнечный молот МА4129

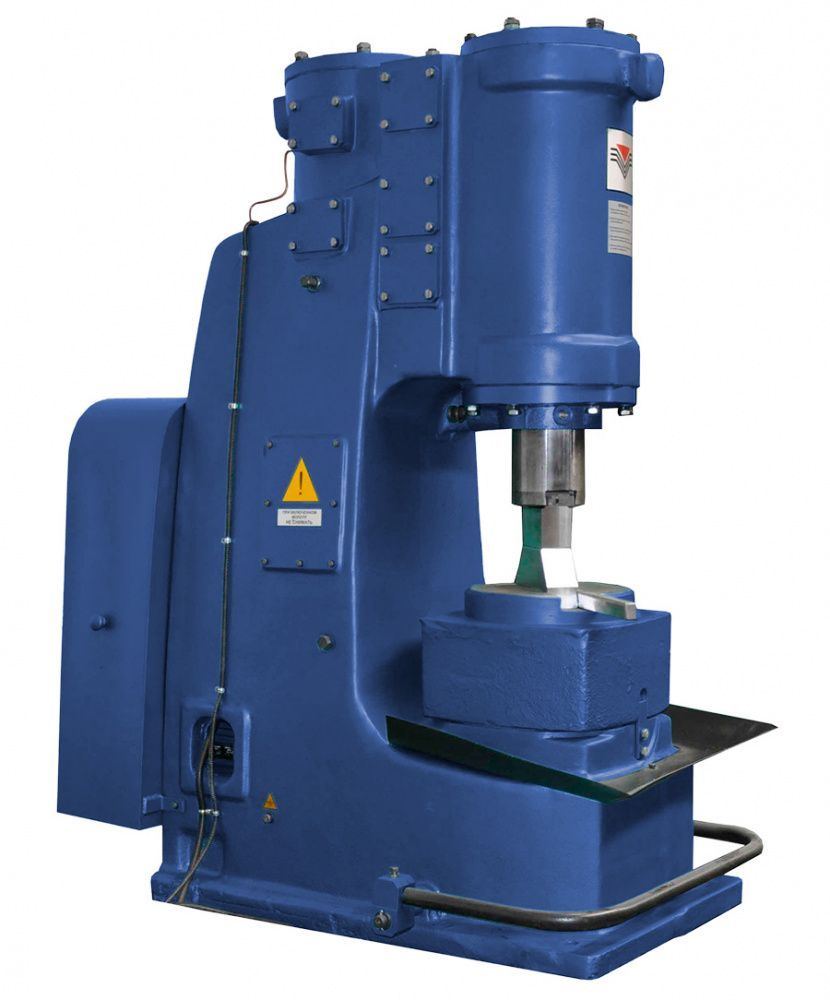

Молот ковочный МА4129 - оборудование для объемной горячей штамповки изделий из цветных металлов, черных металлов и сплавов. Станок предназначен для изготовления заготовок и деталей различной конфигурации для нужд машиностроения и строительства.

Особенности

Выделяют несколько отличительных особенностей молота ковочного МА4129:

• удобная компоновка узлов станка, обеспечивающая простоту обслуживания и ремонта оборудования;
• централизованная система смазки подвижных частей;
• система воздухораспределения повышенной надежности;
• регулируемая энергия удара, современная система управления молотами.

Устройство и работа ковочного пневматического кузнечного молота МА4129А и его составных частей

Рабочий и компрессорный цилиндры молота соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре "с" (см. рис.1).

Попадая через каналы в рабочий цилиндр "в", сжатый воздух приводит в движение бабу "а", которая, нанося удары по поковке, производит работу.

Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.

МА4129А Расположение составных частей ковочного молота

Расположение составных частей молота ма4129а

Перечень составных частей ковочного молота МА4129А:

1. Станина - МА4129А-11-001СБ
2. Привод - МА4129-21-001СБ
3. Управление - МА4129-41-001СБ
4. Ограждение - МА4129-71-001СБ
5. Маслопровод - МА4129-81-001СБ
6. Электрооборудование - МА4129-91-001СБ

Схема кинематическая ковочного молота МА4129А

Описание конструкции основных узлов ковочного молота МА4129А

Буферное устройство и воздухопополнение ковочного молота МА4129А

Буферное устройство и воздухопополнение молота ма4129а

• I - баба
• II - клапан обратный

Буферное устройство ковочного молота МА4129А

Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис.2).

При подъеме бабы до кромки "С" канала "В" оставшийся между поршнем и крышкой воздух (полость "Д") образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.

Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости "Д" станет ниже, чем в канале "В".

Воздухопополнение ковочного молота МА4129А

Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно "F" в поршне компрессора (см. рис.2), отверстие "G" в штоке поршня и отверстие "Е" в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

Уплотнение штока бабы и поршня компрессора молота МА4129А

Уплотнение штока бабы и поршня компрессора молота ма4129а

1. букса бабы
2. букса компрессора
3. сухари и сегменты
4. планка направляющая
5. пружина
6. кольцо уплотнительное
7. экспандер

"а" - зазор

Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор "а" уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.

Крепление пальца шатуна молота МА4129А

Крепление пальца шатуна молота ма4129а

Крепление пальца шатуна молота МА4129А

1. палец
2. кольцо пружинное
3. подшипник игольчатый
4. верхняя головка шатуна

Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).

Установочные размеры бойков молота МА4129А

Установочные размеры бойков молота ма4129а

1. боек нижний
2. клин нижнего бойка
3. подушка
4. баба
5. планка
6. боек верхний
7. клин верхнего бойка
8. клин подушки
9. шабот

Электрооборудование молота МА4129А

Схема электрическая ковочного молота МА4129А

Электрическая схема ковочного молота ма4129а

Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками "Пуск" и "Стоп", шкафа электроуправления и токоподводящего кабеля.

Указания по монтажу и эксплуатации электрооборудования молота МА4129А

Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

• удалить защитную смазку
• проверить надежность затяжки болтовых соединений
• освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой
