Кузнечный молот МА4132

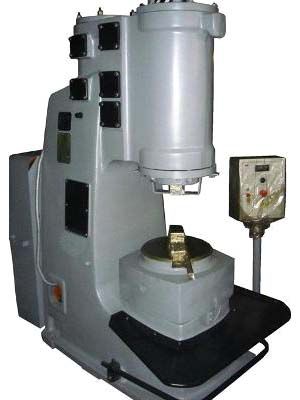

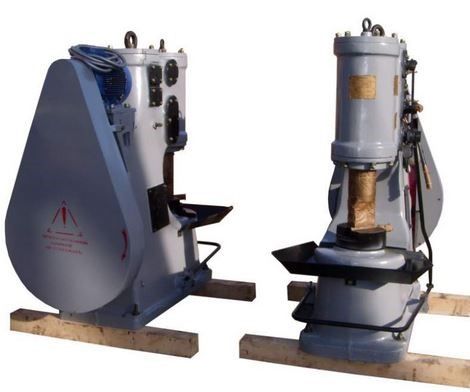

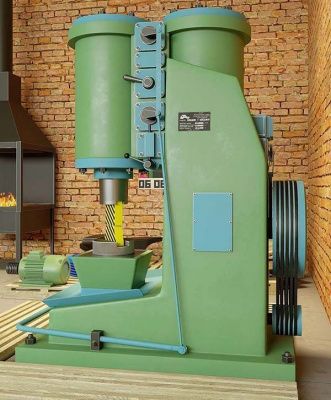

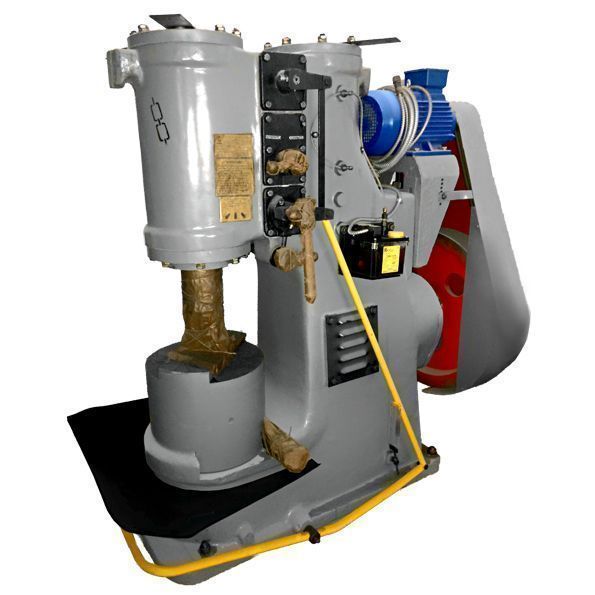

Молот ковочный МА4132 - оборудование для объемной горячей штамповки изделий из цветных металлов, черных металлов и сплавов. Станок предназначен для изготовления заготовок и деталей различной конфигурации для нужд машиностроения и строительства.

Особенности

Выделяют несколько отличительных особенностей молота ковочного МА4132:

• удобная компоновка узлов станка, обеспечивающая простоту обслуживания и ремонта оборудования;
• централизованная система смазки подвижных частей;
• система воздухораспределения повышенной надежности;
• регулируемая энергия удара, современная система управления молотами.

Молот ковочный пневматический МА 4132 с массой падающих частей 160 кг предназначен для протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки, гибки металла и т. д. методом свободной ковки на плоских и фасонных бойках.

Работа в закрытых штампах не допускается, так как жесткость и эксцентричность удара при штамповке может привести к поломке бабы, буксы или других деталей молота.

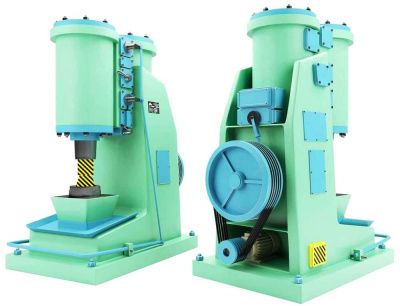

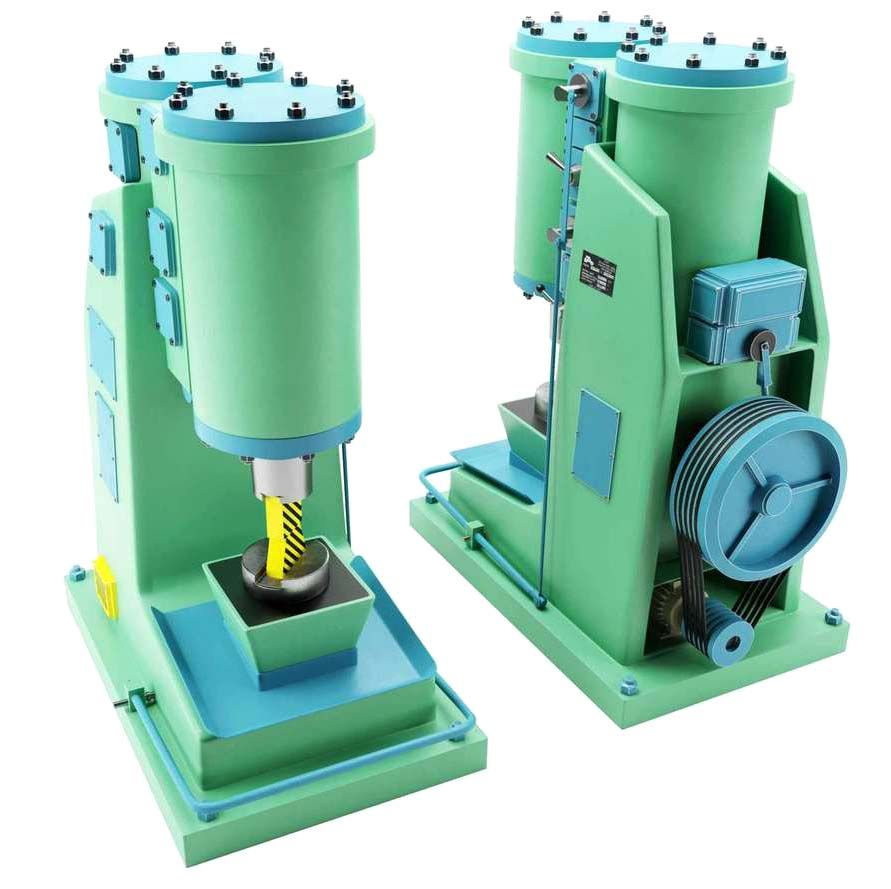

МА4132 Расположение составных частей ковочного молота

Перечень составных частей ковочного молота МА4132:

1. Станина - МА4132-11-001СБ
2. Шабот - М132А-12-001СБ
3. Привод - МА4132-21-001СБ
4. Управление молотом - МА4132А-41-001СБ
5. Ограждение - МА4132-71-001СБ
6. Система смазки - М4132А-81-001СБ
7. Электрооборудование - М4132А-91-001СБ

Спецификация деталей ковочного молота МА4132:

1. Букса бабы - М4132-11-107К ВЧ50 ГОСТ7293-85
2. Букса компрессора - М4132-11-113К АЧВ-2 ГОСТ1585-85
3. Поршень компрессора - М4132-11-112К ВЧ60 ГОСТ7293-85
4. Планка - МА4132-11-114 АЧВ-2 ГОСТ1585-85
5. Сегмент - М4132-11-115К АЧВ-1 ГОСТ1585-85
6. Сухарь - М4132-11-116к АЧВ-1 ГОСТ1585-85
7. Кольцо разрезное - М4132-11-106 АЧВ-2 ГОСТ1585-85
8. Кольцо поршневое - М4132-11-424 Сталь 35 ГОСТ1050-74
9. Баба - М4132А-11-406к Сталь 40ХН ГОСТ4543-71
10. Палец - М4132-11-412к Сталь 20Х ГОСТ4543-71
11. Боек верхний - М4132-11-407 Сталь 5ХНМ ГОСТ5950-73
12. Боек нижний - М4132-12-401А Сталь 5ХНМ ГОСТ5950-73
13. Заглушка - М4132-11-422 Сталь 45 ГОСТ1050-74

Устройство и работа ковочного пневматического кузнечного молота МА4132 и его составных частей

Рабочий и компрессорный цилиндры молота соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре "с" (см. рис.1).

Попадая через каналы в рабочий цилиндр "в", сжатый воздух приводит в движение бабу "а", которая, нанося удары по поковке, производит работу.

Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.

Схема кинематическая ковочного молота МА4132

Буферное устройство и воздухопополнение ковочного молота МА4132

I - баба

II - клапан обратный

Буферное устройство ковочного молота МА4132

Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис.2).

При подъеме бабы до кромки "С" канала "В" оставшийся между поршнем и крышкой воздух (полость "Д") образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.

Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости "Д" станет ниже, чем в канале "В".

Воздухопополнение ковочного молота МА4132

Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно "F" в поршне компрессора (см. рис.2), отверстие "G" в штоке поршня и отверстие "Е" в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

Уплотнение штока бабы и поршня компрессора молота МА4132

Уплотнение штока бабы и поршня компрессора молота МА4132

1. букса бабы
2. букса компрессора
3. сухари и сегменты
4. планка направляющая
5. пружина
6. кольцо уплотнительное
7. экспандер

"а" зазор

Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор "а" уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.

Крепление пальца шатуна молота МА-4132

Крепление пальца шатуна молота МА-4132

1. палец
2. кольцо пружинное
3. подшипник игольчатый
4. верхняя головка шатуна

Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).

Установочные размеры бойков молота МА-4132

1. боек нижний
2. клин нижнего бойка
3. подушка
4. баба
5. планка
6. боек верхний
7. клин верхнего бойка
8. клин подушки
9. шабот

Установочные размеры бойков молота МА-4132, мм

• a = 85
• b = 165
• c = 40
• d = 52
• e = 35..0,5
• f = 35..0,5
• g = 165
• h = 86
• u = 40+0,17
• l = 52
• m = 625
• n = 1

Электрооборудование молота МА-4132

Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками "Пуск" и "Стоп", шкафа электроуправления и токоподводящего кабеля.

Указания по монтажу и эксплуатации электрооборудования молота МА-4132

Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

• удалить защитную смазку
• проверить надежность затяжки болтовых соединений
• освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой
