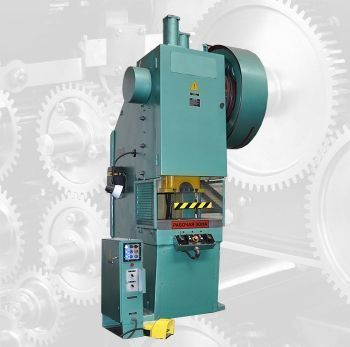

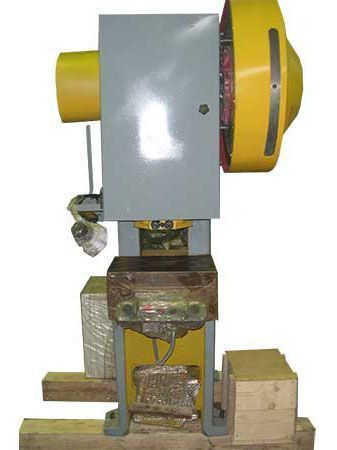

Кривошипный пресс КД2122
Функциональные возможности
Кривошипный пресс КД2122 Г способен развивать усилие в 16 тонн и по этому показателю превосходит модель КД2118. Промышленностью освоен выпуск трех разных вариантов исполнения пресса:
- ненаклоняемый;
- наклоняемый;
- с передвижным столом и рогом.
Кривошипный пресс КД2122 Г предназначен для работ по холодной штамповке металла и может выполнять следующие операции:
- пробивку;
- гибку;
- вырубку;
- обрезку;
- неглубокую вытяжку.
Длина стола пресса КД2122 Г равна 420 мм, ширина составляет 280 мм, а размеры отверстия в нем следующие:
- длина – 210 мм;
- ширина – 140 мм;
- диаметр – 180 мм.
Возможны два способа управления прессом КД2122 Г (кнопочное и педальное) в одном из следующих режимов:
- автоматический;
- одиночный;
- толчковый;
- ручной поворот.
Комплектация
Состав узлов пресса КД2122 Г следующий:
- станина;
- привод;
- ползун;
- электродвигатель с мощностью главного привода 1,79 кВт;
- клиноременная передача;
- система смазки;
- система управления.
Предусмотрено дополнительное укомплектование нижней части станины пневматической подушкой.

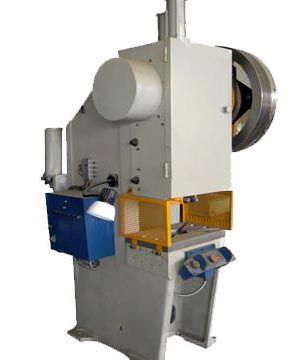

КД2122 Пресс однокривошипный простого действия открытый ненаклоняемый. Назначение, область применения
Пресс однокривошипный простого действия открытый ненаклоняемый КД2122 усилием 16 тонн предназначен для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.
Пресс применяется на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находит широкое применение при любом типе производства: мелкосерийном, серийном, массовом.
Пресс КД2122 имеет возможность функционировать в двух режимах:
- Режим Одиночный ход - тормозная муфта обеспечивает остановку ползуна в верхней мертвой точке (ВМТ) после каждого рабочего хода;
- Режим Непрерывные ходы - тормозная муфта включается и ползун совершает ходы непрерывно. Отключение муфты-тормоза кнопкой "Стоп непрерывных ходов".
Режим «Одиночный ход» используется при штамповке отдельных заготовок с ручной загрузкой-выгрузкой. При штамповке полосы или деталей из листа применяют педальное управление, но загрузка-выгрузка остается ручной.
В непрерывном режиме пресс работает с макимальной для него производительностью. В этом случае применяется автоматизация загрузки-выгрузки деталей с помощью револьверных, валиковых, ролико-клиновых, клещевых и других видов подач.
Расчет усилий, необходимых для выполнения холодноштамповочных операций, рекомендуется производить, руководствуясь приведенной в паспорте пресса номограммой "усилие - ход" и справочниками по холодной листовой штамповке.
Величину допускаемых усилий на ползуне, в зависимости от угла поворота кривошипа, следует выбирать из графика допускаемых усилий на ползуне, помещенного в паспорте пресса.
Размеры штампуемого изделия на прессе определяются размерами штампового пространства, величиной хода ползуна и допускаемыми усилиями на ползуне.
Прессы, оборудованные автоматическими подачами могут использоваться в автоматических и поточных линиях.
Пресс состоит из следующих основных узлов:
- Станина
- Привод
- Муфта-тормоз
- Вал эксцентриковый
- Ползун
- Уравновешиватель ползуна
- Воздухораспределитель
Станина прессов литая чугунная коробчатой формы, подвергнута старению для снятия внутренних напряжений, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая; в механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Пневматические уравновешиватели ползуна установлены на пресс для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек).
Пресс оборудован центральной системой смазки основных пар трения.
Межштамповое пространство регулируется величиной хода ползуна.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением обеспечивает надежную остановку ползуна в ВМТ; вмонтирована в маховик. Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.
Дополнительное оборудование к прессу, предлагаемое производителем:
- Валковая подача
- Клещевая подача
- Правильное устройство
- Разматывающее и наматывающее устройство
- Ножницы для резки отходов
- Электрический шкаф, оснащенный системой автоматического управления
Прессы однокривошипные открытые простого действия усилием 10-63 тс выполнены по следующим ГОСТам
- ГОСТ 7600-66 на "Общие технические условия"
- ГОСТ 94-08-60 - на основные параметры и размеры
- ГОСТ 9226-69 - на места крепления штампов
- ГОСТ 154-74-70 - на нормы точности
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)
Габаритные размеры рабочего пространства пресса КД2122
Габаритные размеры рабочего пространства пресса КД2122
Эскизы крепления инструмента пресса КД2122
Эскизы крепления инструмента на однокривошипном прессе КД2122
Расположение органов управления однокривошипным ненаклоняемым прессом КД2122
Расположение органов управления прессом КД2122
Перечень органов управления однокривошипным ненаклоняемым прессом КД2122
- педаль
- вводный выключатель
- переключатель режимов работы
- замок цепи управления
- световая сигнализация
- выключатель местного освещения
- кнопка "Пуск электродвигателя
- кнопка "Общий стоп"
- кнопка "Стоп автоработы"
- кнопка "Ход ползуна" (двурукое включение)
Кинематическая схема ненаклоняемого пресса КД2122
Кинематическая схема однокривошипного пресса КД2122
- планка выталкивателя;
- ползун;
- регулировочный винт;
- шатун;
- вал эксцентриковый;
- втулка эксцентриковая;
- гайка;
- уравновешиватель;
- электродвигатель;
- шкив;
- маховик;
- муфта-тормоз;
* У прессов 100..250 Н (10..25 тс) отсутствуют червячные пары 13, 14, 15, 16, 17.
Схема электрическая однокривошипного пресса КД2122
Кинематическая схема однокривошипного пресса КД2122
|
Тип привода
|
кривошипный |
|
Напряжение питания, В
|
3x380 |
|
Номинальное усилие пресса, кН
|
160 |
|
Размеры раб. стола, мм
|
380x500 |
|
Ход ползуна(стола), мм
|
69 |
|
Ход ползуна регулируемый, мм
|
5/71 |
|
Частота ходов ползуна, об/мин
|
180/60 |
|
Макс, расстояние между столом и ползуном, мм
|
250 |
|
Ширина стола, мм
|
380 |
|
Расстояние от оси штока до станины, мм
|
200 |
|
Толщина подштамповой плиты, мм
|
45 |
|
Система управления прессом
|
электрическая |
|
Потребляемая мощность, кВт
|
1.7 |
|
Вес, кг
|
1560 |
|
Габаритные размеры, мм
|
995x1120x1960 |
