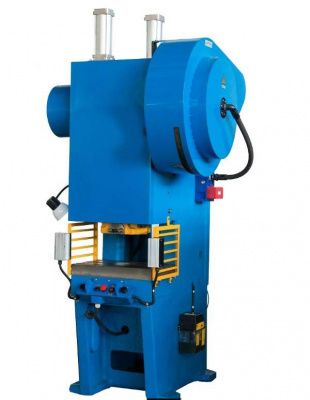

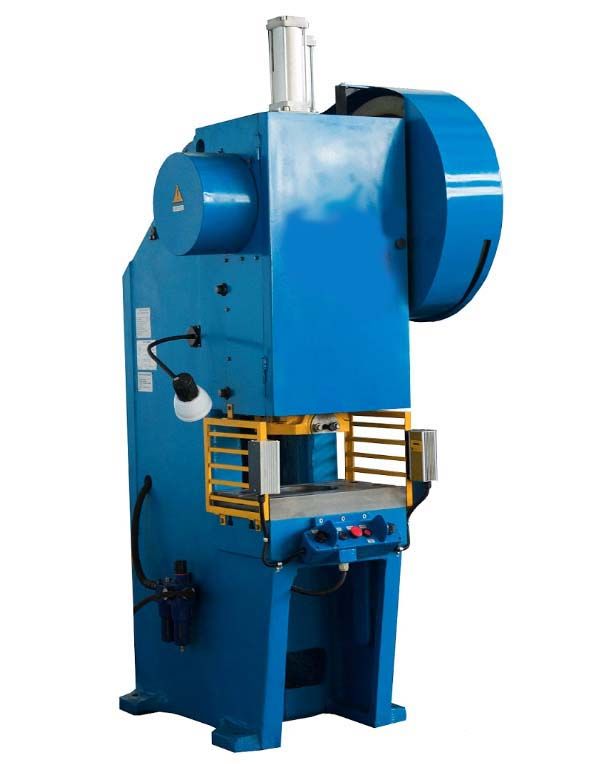

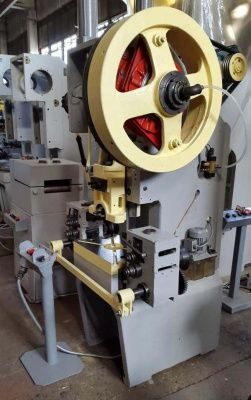

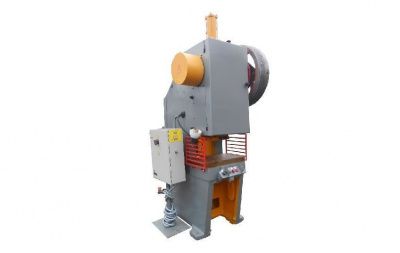

Кривошипный пресс КД2126

Особенности конструкции механического пресса КД2126:

• Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации;
• Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ;
• Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа;
• Уравновешиватели ползуна: предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек);
• Предохранитель от перегрузки;
• Расклинивающее устройство для вывода пресса из распора;
• Центральная система смазки основных пар трения;
• Электроблокировки для безопасного обслуживания;
• Бесконтактный ящик управления;
• Механизированная регулировка закрытой высоты.

Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая. В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку. Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях предусмотрены пневматические уравновешиватели.

Межштамповое пространство регулируется.

Прессы оснащены пневмосдувателем, возможна установка пневмоподушки. Удаление изделий из штампа осуществляется на провал и в просвет между стойками прессов.

Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.

Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.

Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.

Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.

Смазка централизованная импульсная.

Управление кнопочное:

• двурукое синхронное с блокировкой рук
• без блокировки рук
• с помощью педали

Режимы работы: одиночный, автоматический, наладочные ходы.

Прессы рассчитаны на работу в следующих режимах:

• Одиночный ход - двурукое синхронное управление кнопками или от педали
• Авторабота - двурукое синхронное управление кнопками
• Наладка - двурукое синхронное управление кнопками
• Ручной проворот - при отключенном электродвигателе главного привода и остановке маховика

Примечание. По требованию заказчика возможна установка режима АВТОРАБОТА с управлением от педали.

Прессы оснащены:

• ломким предохранителем в ползуне;
• расклинивающим устройством;
• выталкивателем в ползуне;
• централизованной системой смазки.

При согласовании с заказчиком на прессе может быть установлен защитный экран с электропневматическим управлением.

Особенности конструкции пресса:

• Станина литая, чугунная, коробчатой формы, подвергнута старению для снятия внутренних напряжений, высокая жесткость, сохранение точностных параметров при длительном сроке эксплуатации
• Жестко сблокированная муфта-тормоз обеспечивает надежную остановку ползуна в ВМТ
• Удобная регулировка оптимальных зазоров между рабочими дисками по мере их износа
• Уравновешиватели ползуна, предназначены для устранения влияния веса ползуна и верхней половины штампа на работу пресса и для предотвращения произвольного опускания ползуна в аварийных случаях (обрыв винта шатуна или шпилек)
• Предохранитель от перегрузки
• Расклинивающее устройство для вывода пресса из распора
• Центральная система смазки основных пар трения
• Электроблокировки для безопасного обслуживания
• Бесконтактный ящик управления
• Механизированная регулировка закрытой высоты

Для привода рабочих органов пресса используется:

• очищенный сжатый воздух давлением не менее 0,5 МПа
• переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)

Габаритные размеры однокривошипного пресса КД2126

Габаритные размеры однокривошипного пресса КД2126

Габаритные размеры рабочего пространства пресса КД2126

Габаритные размеры рабочего пространства пресса КД2126

Посадочные и присоединительные базы однокривошипного пресса КД2126

Эскизы крепления инструмента пресса КД2126

Расположение составных частей однокривошипного пресса КД2126

Расположение составных частей пресса КД2126

Перечень составных частей однокривошипного пресса КД2126

1. Установка муфты-тормоза и маховика - КД2126-001
2. Привод - КД2122-001
3. Механизм наклона - КД2312-001
4. Станина - КД2111-001
5. Электрооборудование - КД2192E-001
6. Ползун - КД2131-001
7. Командоаппарат
8. Эксцентриковый вал - КД2123-001
9. Уравновешиватель
10. Воздухопровод - КД2141-001
11. Ограждение привода - КД2175-001
12. Ограждение рабочей зоны - КД...73-001
13. Маслопровод - КД2181-001, КД2182Б-001

Расположение органов управления однокривошипным прессом КД2126

Расположение органов управления прессом КД2126

Перечень органов управленияоднокривошипным прессом КД2126:

А - ящик управления;

В - пост управления;

С - педаль

1 - ручка вводного выключателя;

2 - панель сигнализации;

3 - табличка с символом;

4 - счетчик ходов;

5 - штепсельный разъем соединения педали;

SA1 - переключатель режима работы;

А2 - переключатель способа управления;

SA3 - переключатель режима работы защитного экрана;

SB1 - кнопка ОБЩИЙ СТОП (красная);

SB2 - кнопка включения главного привода (зеленая);

SB3, SB4 - кнопка двурукого управления (черная);

SB5 - кнопка СТОП АВТОРАБОТА (красная);

SB6 - кнопка управления педалью (черная);

Кинематическая схема однокривошипного пресса КД2126

Кинематическая схема однокривошипного пресса КД2126

1. Электродвигатель 4АС
2. Шкив привода
3. Маховик привода
4. Муфта-тормоз
5. Винт механизма наклона
6. Планка выталкивателя
7. Ползун
8. Винт регулировочный
9. Вал эксцентриковый
10. Втулка эксцентриковая
11. Гайка
