Точильно-шлифовальный станок Ярсид ТШ-2.10
Станок точильно-шлифовальный ТШ-2.10 - напольное промышленное оборудование для выполнения точильных, шлифовальных и слесарных работ по металлу.
Функциональные возможности станка ТШ-2.10
Станок точильно-шлифовальный ТШ-2.10 может использоваться для:
- заточки деревообрабатывающего и металлорежущего инструмента;
- слесарных операций (снятия заусенцев и фасок);
- шлифовки и полировки деталей (при наличии специальных приспособлений).
Базовая и дополнительная комплектация станка ТШ-2.10
При заказе станка точильно-шлифовального ТШ-2.10 в комплект поставки входит:
- лампа для освещения рабочей зоны;
- 2 шлифовальных круга;
- 2 прозрачных ограждения рабочей зоны для защиты оператора от стружек и обрезков металла;
- набор ключей.

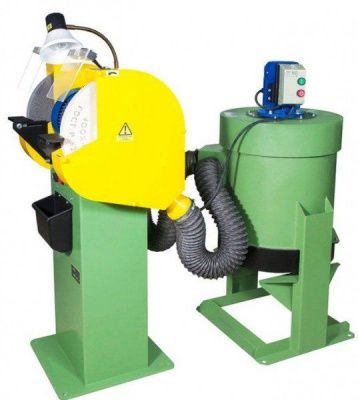

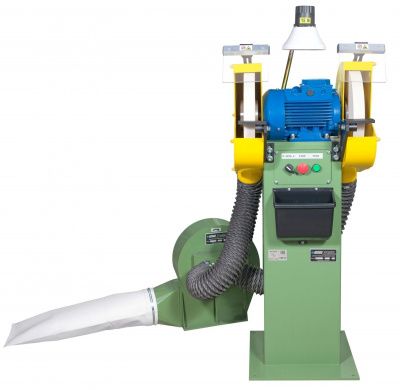

В качестве опции при заказе станка точильно-шлифовального ТШ-2.10 доступны пылеулавливающие агрегаты для удаления мелкой металлической и абразивной пыли моделей УВП-1200А, 370.П16х04 и УВП-2000А.
Станок точильно-шлифовальный ТШ-2.10 промышленное металлообрабатывающее оборудование, использующееся на индивидуальном и серийном производстве в инструментальных и ремонтно-механических цехах.
| Срок службы защитных экранов, лет, не более | 2 |
| Срок службы до первого капитального ремонта, лет | 9 |
| Ресурсы поточности в отработанных тыс. час. | 19 |
Климатическое исполнение по ГОСТ 15150-69УХЛ 4
Температура окружающей среды, ºС от плюс 1 до плюс 40
Влажность воздуха при плюс 25 ºС, %, не более80
Атмосферное давление, кПа84..106,7
Общая компоновка точильного станка ТШ-2
Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.
Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.
На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.
Обработка изделий на станке тш2
Перед началом работы произвести правку кругов.
Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.
Крепление шлифовального круга точильно-шлифовального станка ТШ-2

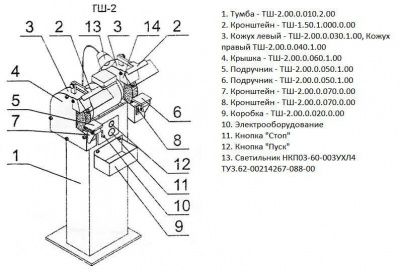

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2
Расположение составных частей точильного станка ТШ-2
Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2
- Тумба - ТШ-2.00.0.010.2.00
- Кронштейн - ТШ-1.50.1.000.0.00
- Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
- Крышка - ТШ-2.00.0.060.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Подручник - ТШ-2.00.0.050.1.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Кронштейн - ТШ-2.00.0.070.0.00
- Коробка - ТШ-2.00.0.020.0.00
- Электрооборудование
- исполнение базовое - ТШ-2.80.0.000.0.00
- исполнение 10 - ТШ-2.80.0.000.0.00-01
- исполнение 01 - ТШ-2.80.0.000.0.00
- Кнопка "Стоп"
- Кнопка "Пуск"
- Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00
Электрооборудование точильного станка ТШ-2
На станках установлены:
- электродвигатель М1, работающий в режиме трехфазного включения
- вводный автомат QF1
- пускатель электромагнитный КМ1
- кнопка пуск SB2
- кнопка стоп SB1
Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.
Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)
|
Напряжение питания, В
|
3x380 |
|
Частота вращения, об/мин
|
1440 |
|
Макс. диаметр круга, мм
|
300 |
|
Окружная скорость шлиф. круга, м/с
|
23.5 |
|
Диаметр посад. отверстия круга, мм
|
76 |
|
Макс. высота шлиф. круга, мм
|
40 |
|
Кол-во шлиф. кругов, шт
|
2 |
|
Потребляемая мощность, кВт
|
2.200 |
|
Вес, кг
|
102 |
|
Габаритные размеры, мм
|
550x450x1153 |
