Заточный станок КомТех ЗСВ-20

Комплекс ЗСВ-20 состоит из заточного станка, встроенной системы вентиляции и сбора пыли и не имеет аналогов в мире. Каждая единица комплектуется заточными кругами диаметром 200 мм и фильтром.

Комплекс ЗСВ-20 с форсированной вытяжкой настольного типа: может устанавливаться на столе, верстаке, либо на перемещаемой подставке. Станок применяется для ручной заточки станочного и слесарного инструмента (резцов, сверл, долот, зубил), а также для снятия заусенцев, фасок и т.п.

Устройство станка и его работа

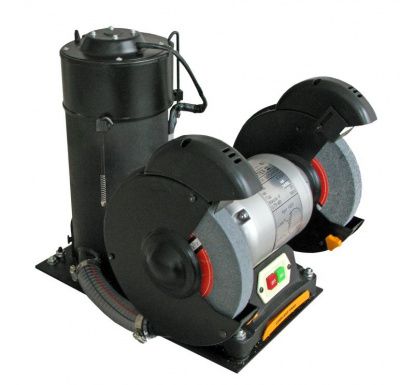

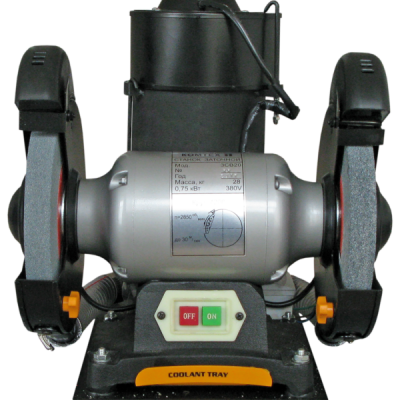

1.3.1. Конструктивно станок состоит из самого электроточила, закрепленного на основании 1 станка и вытяжного устройства, размещенного на том же основании 1. Электроточило с двухсторонним положением шлифовальных кругов представляет собой электродвигатель 3-х фазный асинхронный 2 смонтированный на подставке 3. С двух сторон на валу электродвигателя 2 расположены шлифовальные круги 9 которые неподвижно закреплены на валу через фланцы посадочные с картонными прокладками (при необходимости) посредством гаек (левая и правая резьбы) и шайб. Круги 9 закрыты кожухами защитными 4, закрепленными на фланцах электродвигателя 2, и съемными крышками 5. На кожухах защитных 4 закреплены с возможностью перемещения подручники подвижные 8 и искроулавливатели. На верхних кромках кожухов 4 закреплены при помощи винтов подвижные козырьки 6 с защитными экранами. В подставке 3 электроточила смонтированы кнопки («Стоп» «Пуск») с пускателем магнитным согласно схеме электрической принципиальной. Подставка снизу прикрыта днищем.

Вытяжное устройство представляет собой основание в виде плиты с приваренным воздухосборником из трубы  159 мм в котором устанавливается фильтр 12 прямоточный конусный. В нижней части воздухосборника выполнено отверстие для чистки, прикрытое заслонкой 11, и приварены два патрубка для подсоединения трубок отводящих 10.

На верхнюю часть воздухосборника 1 устанавливается вентилятор центробежный 13 и прижимается к корпусу шпилькой 14 и пружиной 15.

Станок работает следующим образом

Подключить станок к сети, перевести автоматический выключатель в положение «Включено». Произвести запуск станка нажатием зеленой кнопки (при этом запускаются одновременно электродвигатель 2 и вентилятор центробежный 13). От электродвигателя 2 вращаются шлифовальные круги 9, а вентилятор центробежный 13 захватывает воздух в воздухозаборнике 1 и выбрасывает его наружу. За счет созданного разряжения воздух с пылью, частицами шлифовального круга и обрабатываемого металла, через гибкие трубки 10 попадает в воздухосборник 1. Проходя через фильтр 12 очищенный воздух выбрасывается наружу.
