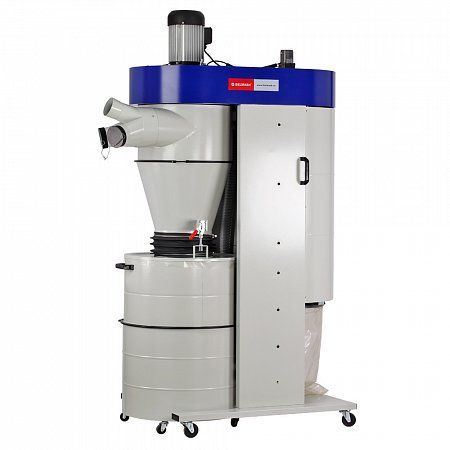

Пылеулавливающий агрегат CTDC-1.7

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки. Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

Рассмотрим подробнее, что происходит в циклоне

Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Установка обладает рядом преимуществ:

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
• Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора.
• Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час.
• Выкатной бункер циклона.
• Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской.
• Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.
• Удобное управление с помощью пульта с таймером.

Установка оборудована асинхронным трехфазным электродвигателем мощностью 3000 Вт, в совокупности с большой площадью фильтрующей поверхности и высокой степенью предварительной центробежной очистки воздуха позволяют достигать стабильной интенсивности всасывания 1760 м3/час.

Осуществляется за счет дополнительного мотора - редуктора.

Благодаря удобной системе фиксации, бункер для отходов легко отщелкивается и выкатывается, для беспрепятственного извлечения мешка.

Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами.

Установка оборудована адаптером, который имеет три входных патрубка диаметром по 100 мм каждый, для подключения оборудования мастерской.

В комплекте со станком поставляется пульт дистанционного управления, который имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час.
