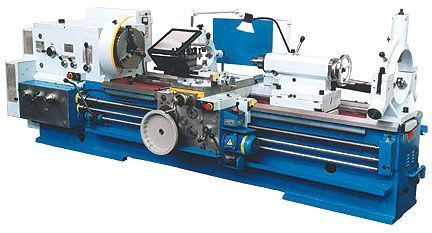

Токарно-винторезный станок 1М63Н (8000)
Подробнее
Наличие по запросу
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Станок токарно-винторезный 1М63Н (8000) - металлообрабатывающее оборудование промышленного назначения, которое используется для выполнения токарных работ широкого профиля (в т.ч. точения конусных заготовок и нарезания всех видов резьб).
Конструктивные особенности
Конструкцию и техническое исполнение станка токарно-винторезного 1М63Н (8000) характеризуют следующие особенности:
- жесткий каркас с повышенной виброустойчивостью и защитой от температурных колебаний;
- управляемая частота вращения шпиндельной головки и регулируемая в широком диапазоне скорость подачи;
- двухпризменные направляющие станины, обеспечивающие продолжительную эксплуатацию станка токарно-винторезного 1М63Н (8000) без потери точности;
- возможность обратного вращения шпинделя для нарезания резьб (скорость на 30% выше, чем при прямом вращении);
- точение конусных заготовок большой длины осуществляется с одновременным продольным перемещением суппорта и поворотной подачей резцовых салазок;
- коробка подач с жесткой кинематической цепью и двумя электромагнитными муфтами для переключения подач без остановки работы;
- все ответственные шестерни кинематической цепи станка токарно-винторезного 1М63Н (8000) изготовлены из отшлифованной и закаленной легированной стали;
- рабочая зона имеет защитные ограждения, а безопасность основных технологических процессов обеспечивается блокираторами.
Комплектация
Базовая комплектация станка токарно-винторезного 1М63Н (8000) включает:
- трехкулачковый патрон;
- подвижный люнет (20-150 мм);
- неподвижный люнет (20-350 мм).
При покупке станка токарно-винторезного 1М63Н (8000) дополнительно можно заказать:
- четырехкулачковый патрон диаметром 500 мм;
- неподвижные люнеты различных размеров (200-410 мм, 40-215 мм, 20-160 мм);
- конусную линейку;
- резьбоуказатель;
- быстросъемный резцедержатель.
Характеристики
|
Макс. длина заготовки, мм
|
8000 |
|
Макс. масса заготовки, кг
|
3500 |
|
Диапазон скоростей шпинделя, об/мин
|
10-1250 |
|
Макс. крутящий момент, кНм
|
3 |
|
Количество скоростей
|
22 |
|
Макс. Ø заготовки над суппортом, мм
|
350 |
|
Макс. Ø заготовки над станиной, мм
|
630 |
|
Класс точности по ГОСТ 8-82
|
Н |
|
Макс. Ø заготовки в выемке станины, мм
|
900 |
|
Диаметр отверстия шпинделя, мм
|
105 |
|
Диапазон продольных подач, мм/об
|
0.06-1.4 |
|
Диапазон поперечных подач, мм/об
|
0.024-0.518 |
|
Скорость ускор. перемещ. суппорта, м/мин
|
5.2/2 |
|
Шаг метрической резьбы, мм
|
1-224 |
|
Шаг дюймовой резьбы, нит/дюйм
|
28-0.25 |
|
Шаг модульной резьбы, мм
|
0.25-56 |
|
Шаг питчевой резьбы, питч
|
112-0.5 |
|
Потребляемая мощность, кВт
|
15 |
|
Вес, кг
|
11800 |
|
Габаритные размеры, мм
|
10300x1780x1550 |
