Электроэрозионный экстрактор SFX-4000B

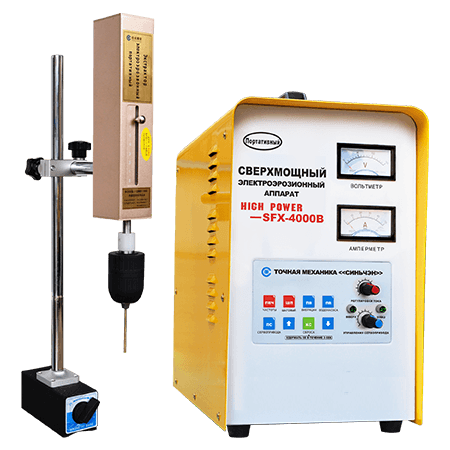

Экстрактор электроэрозионный SFX-4000B – портативный аппарат, позволяющий легко и быстро удалить метчик, сверло, развертку, винт, болт и т.п. , сломанных в заготовке, без повреждения самой заготовки.

 При работе используется принцип электрической эрозии. По сути, обрабатываемая поверхность как бы «испаряется».  При таком методе работы заготовка не находится под давлением или иным внешним воздействием, таким образом заготовку сложно повредить.

Удаление материала можно производить как в отдельном оборудованном месте, так и непосредственно на станке или ином большом объекте. Благодаря магнитному основанию в нижней части стойки, ее можно установить и жестко зафиксировать на заготовке для обработки в любом удобном положении. За счет сильного магнита она может быть установлена не только на горизонтальной поверхности.

В комплекте предоставляются электроды из латуни разных форм и сечений. Электроды с круглым сечением хорошо подходят для «полного» удаления сердцевины, например, того же метчика. Электрод подбирается таким образом, чтобы его диаметр был примерно равным, например сердцевине того же метчика. Стоит также учитывать, что при работе область обработки будет примерно на 0.3 мм больше, нежели сам диаметр электрода.  Электроды с шестиугольной и прямоугольной формы также подойдут для этого, но лучшим применением будет создание с помощь них соответствующих углублений, например в болте, для дальнейшего его выкручивания. В качестве материала электрода могут применяться электроды с высокой проводимостью, температурой плавления и высокой стойкостью к электрокоррозии, такие как: медь, графит, медь-вольфрамовый сплав и другие.

Аппарат оборудован  ограничителем рабочего хода. При работе можно просто выставить необходимую глубину, с учетом расхода электрода, и при достижении данной отметки рабочая голова автоматически начнет подъем.

В качестве рабочей жидкости или же рабочей среды используется в основном водопроводная или очищенная вода. Подача жидкости происходит за счет водяной помпы. На трубке подачи жидкости находится магнит, позволяющий удобно расположить ее, для эффективной подачи жидкости в зону обработки.

1. Быстро и без повреждений удаляет из отверстий сломанные метчики М2-36, развертки, сверла, болты, калибр-пробки и другие инструменты, а так же выжигает отверстия и возмоожность клемить детали.
2. Маленький размер, легкость и портативность
3. Магнитное основание, легко притягивать на любой размер и угол заготовки
4. Наличие кнопки возврата, возможность установки автоматической работы, когда после звукового сигнала электрод автоматически возвращается в исходное положение
5. Охлаждающий вентилятор установлен для того, чтобы установка непрерывно работала
6. Рабочая головка может вращаться 360 градусов и работать при любом угле
7. Диэлектрическая среда- водопроводная вода
8. Рабочая головка повышает функции вибрации и значительно повышает эффективность обработки

Детали

Метод обработки

Как удалить сломанный метчик,сверло,болт и т. д.

Центральная часть метчика, сверла твердая. Мы можем убрать метчик или сверло разбив их центральную часть при помощи латунного стержня. При удалении метчика с центральной частью большего размера, при помощи листового электрода её разрезают на две части или обрезают четыре угла метчика.

При выполнении работ, осуществляя обработку на определенной глубине, необходимо повернуть в обратную сторону шпиндельную головку, расколоть обломки с помощью долота и использовать пинцет или магнит для их удаления. Благодаря этому уменьшится поверхность разряда и повысится эффективность работы. (рис. 1)

Если диаметр болта слишком большой или уровень прочности выше ≥8.8, обычный метод обработки не подходит. В таком случае можно сделать один паз глубиной 2-3мм с помощью листового электрода, а затем удалить болт с помощью отвертки или сделать паз с помощью шестигранного электрода, а затем удалить болт с помощью шестигранного ключа; если положение слишком глубокое, обычный аппарат, предназначенный для удаления сломанного винта, не войдёт в отверстие, в таком случае можно использовать переходный шестигранный гаечный ключ, чтобы удалить его из глубокого отверстия. (рис. 2)
