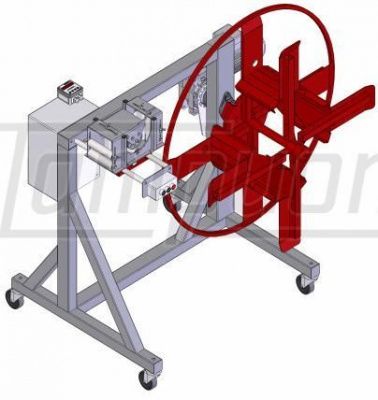

Станок для намотки кабеля в бухту МНК 1,2-0,3П
Устройство перемотки кабеля МНК 1, 2-0,3П позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 1200 мм и массой до 300 кг.
Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки.
Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом.
В стандартном исполнении станок МПК 1, 2-0,3П комплектуется измерителем длины МИД 70М и позволяет производить мерную отмотку и перемотку материала диаметром 1-70 мм. По желанию заказчика измеритель длины МИД 70М может быть заменен на измеритель МИД 100 .
Станок МНК 1, 2-0,3П Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 70М .
Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 1, 2-0,3П : отматываемый материал пропускается через механическую часть измерителя длины МИД 70М , установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.
|
Грузоподъемность, кг
|
300 |
|
Потребляемая мощность, кВт
|
1,5 |
|
Вес, кг
|
170 |
|
Габаритные размеры, мм
|
1760х1000х1430 |
