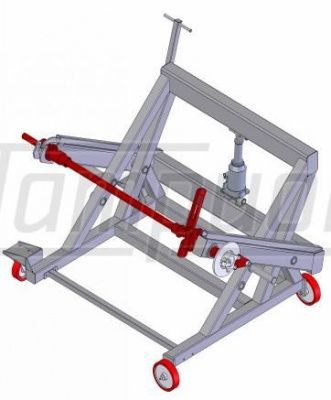

Устройство для размотки кабельных барабанов МРКБ 16-2ГТ
Стойка МРКБ 16-2ГТ позволяет поднимать и разматывать кабельные барабаны и катушки диаметром 800-1600 мм (от №8 до №16 по ГОСТ 5151-79) и массой до 2000 кг.
Подъём и опускание кабельного барабана производится с помощью гидравлического домкрата, интегрированного в раму станка.
Порядок установки кабельного барабана на стойку МРКБ 16-2ГТ : в осевое отверстие кабельного барабана вставляется ось и фиксируется с помощью поджимных башмаков, барабан с осью закатывается в раму стойки, с помощью гидравлического домкрата производится подъём оси с катушкой, с помощью регулировочного винта производится настройка тормозного усилия.
Для перемещения стойки по территории склада предусмотрены колёсные опоры: 2 большегрузных колеса и 2 большегрузных поворотных ролика с тормозными механизмами.
Тормозной механизм позволяет регулировать натяжение при перемотке и препятствует инерционной размотке катушки.
Грузоподъемность, кг
|
2000 |
Макс. диаметр заготовки, мм
|
1600 |
Вес, кг
|
250 |
Габаритные размеры, мм
|
2000х1200х1100 |
