Стол сварщика СС-01-04
125 000 ₽/шт
Наличие по запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

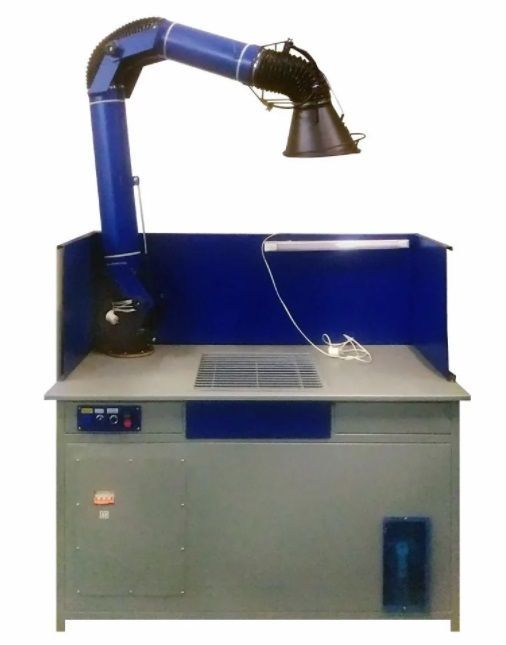

Стол сварщика (сварочный пост) СС-01-04 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).
Для удаления вредных веществ с поверхности стол сварщика СС-01-04 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.
Для работы вытяжной системы стол сварщика модели СС-01-04 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
Рабочая поверхность стола сварщика СС-01-04 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.
Через пазы в чугунных решетках происходит удаление шлака, огарков электродов с рабочей поверхности стола сварщика в специальный выдвижной ящик, расположенный под столешницей.
Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на левой боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.
Стол сварщика (сварочный пост) СС-01-04 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.
С лицевой стороны стола сварщика СС-01-04 расположен выдвижной колчан для электродов. Пульт управления электрооборудованием стола расположен слева под столешницей.
Стол сварщика СС-01-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-01-04 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика СС-01-04.
Для удаления вредных веществ с поверхности стол сварщика СС-01-04 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.
Для работы вытяжной системы стол сварщика модели СС-01-04 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
Рабочая поверхность стола сварщика СС-01-04 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.
Через пазы в чугунных решетках происходит удаление шлака, огарков электродов с рабочей поверхности стола сварщика в специальный выдвижной ящик, расположенный под столешницей.
Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на левой боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.
Стол сварщика (сварочный пост) СС-01-04 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.
С лицевой стороны стола сварщика СС-01-04 расположен выдвижной колчан для электродов. Пульт управления электрооборудованием стола расположен слева под столешницей.
Стол сварщика СС-01-04 оборудован болтами заземления для исключения поражения персонала электрическим током.
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-01-04 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика СС-01-04.
Характеристики
Размеры раб. поверхности, мм
|
745х600 |
Производительность вентилятора, м3/час
|
1850-2650 |
Вес, кг
|
154 |
Габаритные размеры, мм
|
1290х680х1300 |
